Реле тепловое с термовыключателем (4-х концевое) ПТР-201, Индезит-Стинол, 258436

Реле тепловое с термовыключателем (4-х концевое) ПТР-201, Индезит-Стинол, 258436 - компонент для холодильников, который Вы можете купить по низкой цене с доставкой по всей России в нашем интернет-магазине zip-components.

Если Вы затрудняетесь с выбором датчики и предохранители, то воспользуйтесь помощью любым удобным способом (Чат, телефон, email, форма для подбора). Наши менеджеры помогут подобрать Вам датчики и предохранители по оригинальному каталогу запчастей.

Мы имеем прямые контракты на поставку запасных частей для холодильников и можем предложить более выгодную цену на такой товар, как - реле тепловое с термовыключателем (4-х концевое) птр-201, индезит-стинол, 258436, чем конкуренты. Воспользуйтесь кнопкой "Нашли дешевле?", если Вы нашли более выгодное предложение в интернете. Мы снизим стоимость товара.

1. Краткое описание

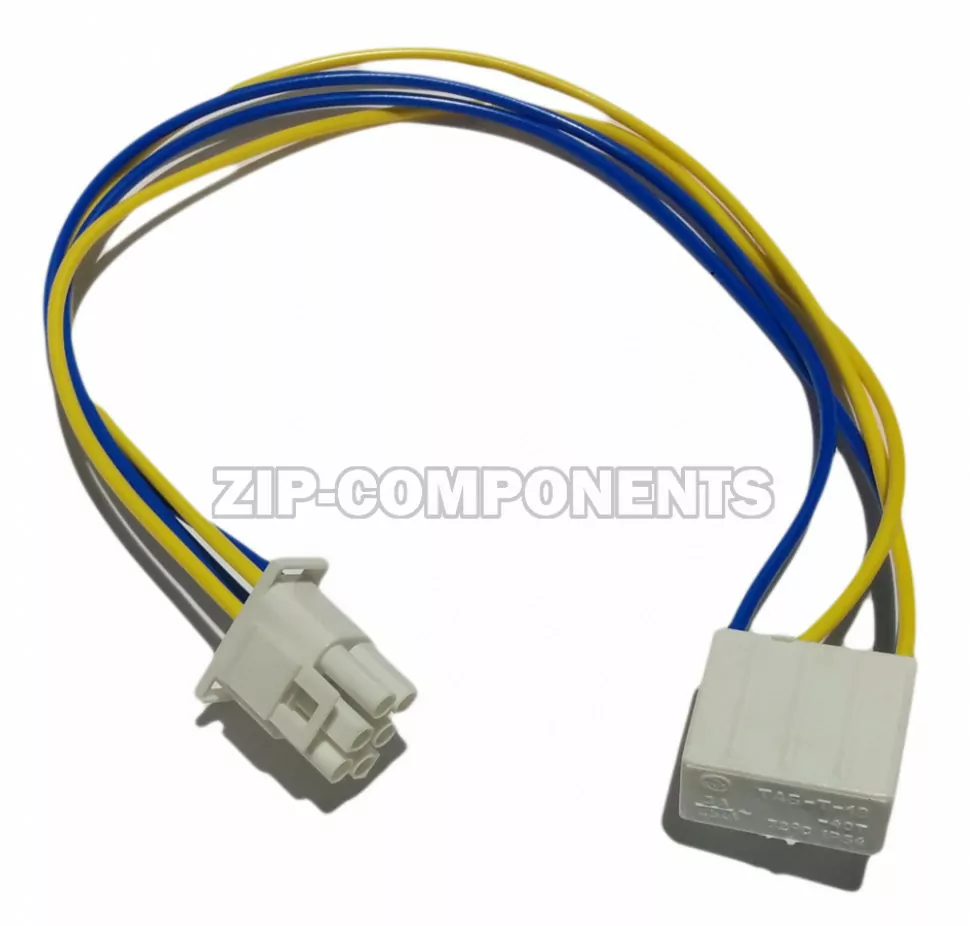

Реле тепловое с термовыключателем (4-х концевое) ПТР-201, Индезит-Стинол, 258436 (ТАБ-Т-18, C00258436, L258436) — оригинальный комбинированный узел системы оттайки для холодильников Indesit, Hotpoint-Ariston, Ariston, Stinol и Whirlpool с системой No Frost. Устройство объединяет в себе функции теплового реле (термостата) и плавкого термопредохранителя, обеспечивая корректное управление циклом оттайки испарителя и аварийную защиту нагревателя от перегрева. Температура срабатывания на размыкание цепи: +10°C. Температура аварийного размыкания: +72°C. Напряжение питания: 250V, номинальный ток: 3А. Четырёхконтактное исполнение, общая длина с проводом 410 мм. Оригинальная запчасть, устанавливается без доработок и полностью соответствует заводским параметрам. Простая конструкция и высокая надёжность обеспечивают долгий срок службы и стабильную работу холодильника.

2. Назначение и применение
Реле тепловое с термовыключателем ПТР-201 (ТАБ-Т-18) является составной частью системы No Frost и устанавливается в цепи нагревателя оттайки испарителя. Основные функции:

Контроль температуры оттайки. Реле размыкает цепь нагревателя при достижении температуры +10°C, завершая цикл оттайки.

Аварийная защита. Встроенный термопредохранитель срабатывает при +72°C, полностью размыкая цепь в случае выхода из строя основного термостата или залипания контактов, предотвращая перегрев и возгорание.

Защита компрессора. Реле предотвращает работу компрессора при критическом нагреве, продлевая срок его службы.

Без исправного реле система оттайки не работает корректно: наледь на испарителе не тает, что приводит к снижению эффективности охлаждения, повышенной нагрузке на компрессор и порче продуктов. Своевременная замена реле восстанавливает заводскую производительность холодильника и продлевает срок службы компрессора.

Деталь подходит для холодильников Indesit, Hotpoint-Ariston, Ariston, Stinol и Whirlpool с системой No Frost.

3. Основные характеристики
Параметр    Значение
Оригинальный артикул    258436 (C00258436)
Маркировка    ПТР-201, ТАБ-Т-18
Тип    Реле тепловое с термовыключателем (4-х концевое)
Количество контактов    4
Рабочее напряжение    250V AC (220–240V)
Номинальный ток    3 А
Температура срабатывания на размыкание    +10°C
Температура аварийного размыкания    +72°C
Общая длина с проводом    410 мм
Материал    Пластик, металл
Вес    40 г
Применимость    Indesit, Hotpoint-Ariston, Ariston, Stinol, Whirlpool
Страна производства    Россия / Китай
Альтернативные коды    C00258436, L258436, 488000258436, C00665739, 488000665739, 665739, W16002191002, Х5004, ПТР-201-МК, ТАБ-Т-18
4. Признаки неисправности
Замена реле теплового необходима при появлении следующих симптомов:

Наледь на испарителе не тает. Система оттайки не запускается или не завершается корректно, что приводит к снижению эффективности охлаждения.

Холодильник работает без остановки, но не охлаждает. Испаритель покрыт льдом, воздух не проходит через него, компрессор работает с перегрузкой.

Компрессор отключается через несколько секунд после запуска. Тепловое реле размыкает цепь из-за перегрева или повышенного тока.

Холодильник не включается. Термопредохранитель сработал и разомкнул цепь, требуется замена реле.

Система оттайки не отключается. Нагреватель работает постоянно, что может привести к перегреву и повреждению компонентов.

Посторонние щелчки в зоне испарителя. Нестабильное срабатывание биметаллической пластины.

Ошибка на дисплее холодильника, связанная с системой оттайки.

5. Полный список совместимых моделей
Холодильники Indesit:
Серия B/BA: B 16 FNF, B 16 FNF S, B 18 FNF, B 18 FNF NX H, B 18 FNF S, BA 16 FNF, BA 18 FNF, BA 20 FNF

Серия BIA/BI: BIA 16 NF, BIA 161 NF, BIA 18 NF, BIA 18 NF X, BIA 181 NF, BIA 20 NF, BIA 20 NF S, BI 18 NF L, BI 18 NF S

Серия C: C 132 NF, C 138 NF, C 138 NF.G, C 236 NF

Серия NB/NBA: NB 18.L FNF, NB 18 FNF S, NBEA 18 FNF S, NBA 16 FNF, NBA 161 FNF, NBA 18 FNF, NBA 18 FNF NX H, NBA 181 FNF, NBA 20 FNF, NBA 20 FNF S

Серия DF/DFE/DFN: DF 4160 W, DF 4160 E, DF 4161 W, DF 4180 W, DF 4180 E, DF 4181 W, DF 4181 X, DF 4200 E, DF 4201 W, DF 5180 W, DFE 4160 S, DFE 4200 S, DFE 4200 W, DFN 16, DFN 18, DFN 18 C 132 NF

Прочие модели: EF 16, EF 16 D, EF 18, EF 18 D, EF 18 S, EF 20, F 158074, IBF 181, IBF 181 S, ITF 016 W, ITF 018 W, ITF 020 B, ITF 020 W, ITF 016 S, ITF 018 S, ITF 020 S, NEDISAD NF 20, RF-CN300IT/W

Холодильники Hotpoint-Ariston:
Серия HBM: HBM 1181 NF, HBM 1201 NF

Серия HF: HF 4180, HF 4180 M, HF 4180 S, HF 4180 W, HF 4181 X, HF 4200, HF 4200 M, HF 4200 S, HF 4200 W, HF 4201 XR, HF 5180, HF 5200

Серия HBC: HBC 1181.3 M NF H, HBC 1181.3 NF H, HBC 1181.3 S NF H, HBC 1181.3 X NF H, HBC 1201.3 M NF H, HBC 1201.4 NF H, HBC 1201.4 NF S H

Серия HBD: HBD 1181.3 F H, HBD 1181.3 M F H, HBD 1181.3 S F H, HBD 1182.3 F H, HBD 1182.3 M NF H, HBD 1182.3 NF H, HBD 1201.3 M F H, HBD 1201.3 M NF H, HBD 1201.3 SB F H, HBD 1201.3 SBN F H, HBD 1201.3 S F H, HBD 1201.3 X F, HBD 1201.3 X F H, HBD 1201.3 X NF H, HBD 1201.4 F, HBD 1201.4 F H, HBD 1201.4 NF, HBD 1201.4 NF H, HBD 1202.3 X NF H O3, HBD 1202.3 X NF O3 UA

Серия HBT: HBT 1181.3 M NF H, HBT 1181.3 NF H, HBT 1181.3 S NF H, HBT 1181.3 X NF H, HBT 1201.3 M NF H, HBT 1201.4 NF H, HBT 1201.4 NF S H

Серия HBU: HBU 1181.3 NF H O3, HBU 1181.3 X NF H O3, HBU 1201.4 NF H O3, HBU 1201.4 X NF H O3

Серия ECF: ECFB 1813 HL, ECFB 1813 SHL, ECFD 2013 SHL, ECFD 2013 XL, ECFT 1813 HL, ECFT 1813 SHL

Серия RMBA: RMBDA 1185.1 F, RMBDA 1185.1 SF, RMBHA 1200 X F, RMBA 2185 L.01 FNF

Серия BCB (встраиваемые): BCB 33 AA F

Прочие модели: HDF 520 W, HDF 620 BX, HF 5180 M, HF 5180 S, HF 5180 W, HF 5181 X, HF 5200 M

Холодильники Ariston:
MBA 2185 NF, MBA 2200 NF, MT 1185 NF, DF 4160 W, DF 4180 W, MB 1167 NF, MB 2185 NF

Холодильники Stinol:
STN 167, STN 185, STN 200, 102, 104, 107, 117, 124, NF 345

Холодильники Whirlpool:
Модели с системой No Frost, в которых применяется реле 258436 / C00258436 / ТАБ-Т-18

Другие совместимые бренды:
DEXP, Leran, а также модели холодильников с системой No Frost, где применяется аналогичное тепловое реле с температурой размыкания +10°C и аварийным размыканием при +72°C.

6. Важно
Перед покупкой сверьте артикул и внешний вид детали. Разные партии могут иметь незначительные отличия в маркировке, но это не влияет на работу.

Проверьте совместимость по модели холодильника. Список совместимых моделей максимально полный, но если вашей модели нет в перечне — уточните у продавца по полному номеру холодильника.

Оригинальная запчасть. Данное реле является оригинальным компонентом Indesit/Hotpoint-Ariston и полностью соответствует заводским характеристикам.

Взаимозаменяемость: 258436 (C00258436) совместим с L258436, 488000258436, C00665739, 488000665739, 665739, W16002191002, Х5004, ПТР-201-МК, ТАБ-Т-18.

Внимание: артикул C00665739 также является взаимозаменяемым с 258436. При заказе уточняйте актуальный артикул у продавца.

7. Рекомендации по установке
Отключите холодильник от электросети. Перед началом работ обязательно выньте вилку из розетки. Это обязательное условие безопасности.

Получите доступ к реле. В зависимости от модели холодильника реле может располагаться в зоне испарителя (за задней панелью морозильной камеры) или в моторном отсеке. Снимите защитную панель, открутив крепёжные винты.

Сфотографируйте схему подключения. Перед отсоединением проводов сфотографируйте их расположение и маркировку разъёма, чтобы при установке нового реле не перепутать контакты.

Демонтируйте старое реле. Отсоедините разъём, аккуратно извлеките реле из посадочного места.

Установите новое реле. Подключите разъём до щелчка, закрепите реле в штатном месте. Убедитесь, что провод не касается подвижных частей и не пережат.

Соберите холодильник в обратном порядке. Установите защитную панель и все снятые элементы.

Включите холодильник и проверьте работу. В течение 30–60 минут холодильник должен выйти на заданный температурный режим. Проверьте работу системы оттайки: через некоторое время после запуска компрессора должен начаться цикл оттайки (нагреватель включается, наледь тает).

Рекомендация: если вы не уверены в своих навыках ремонта бытовой техники, доверьте замену реле квалифицированному мастеру. Неправильное подключение проводов может привести к повреждению системы оттайки или выходу холодильника из строя.
